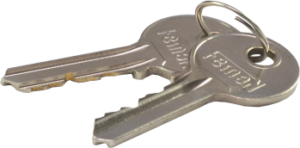

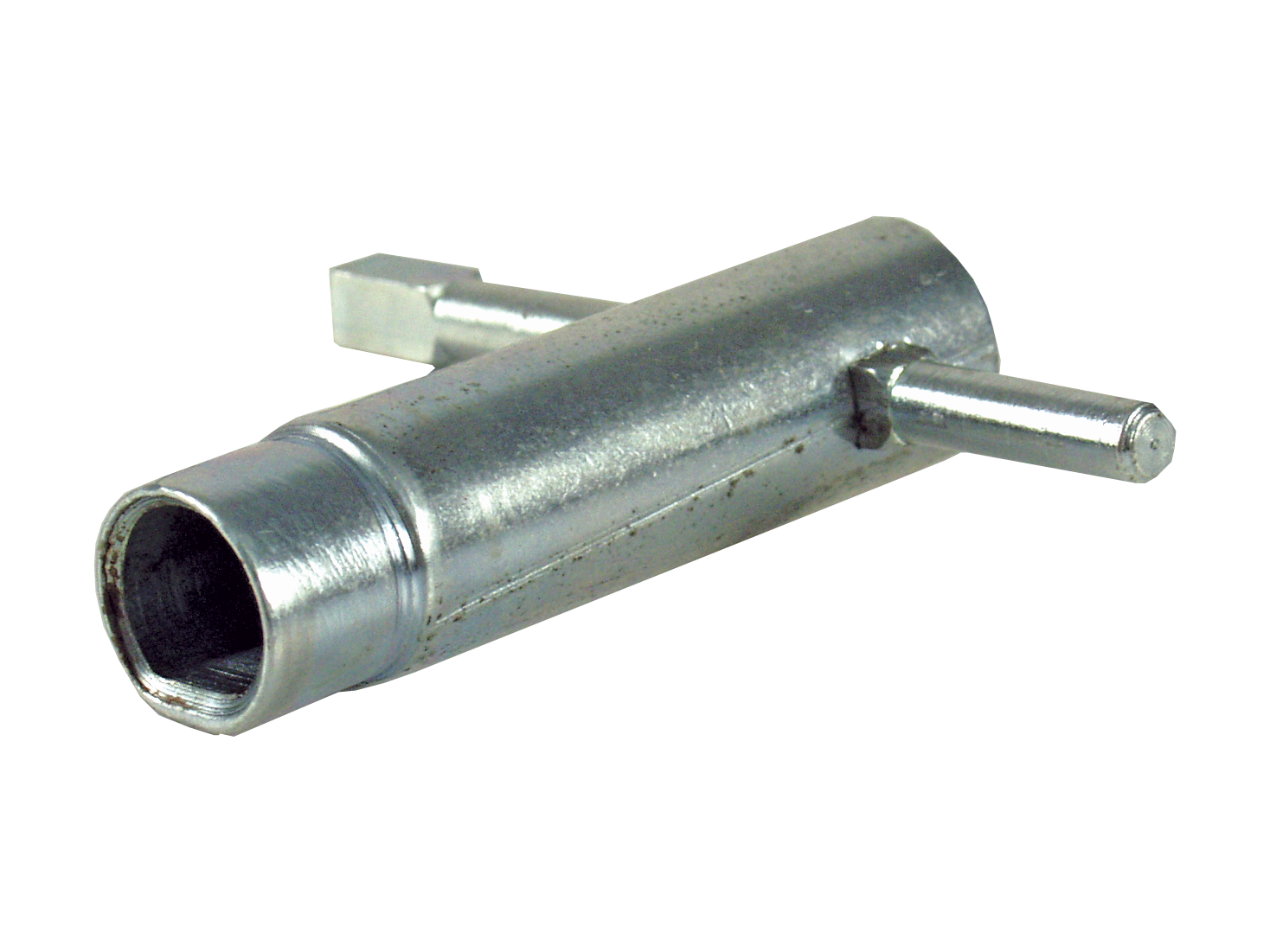

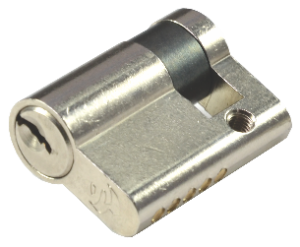

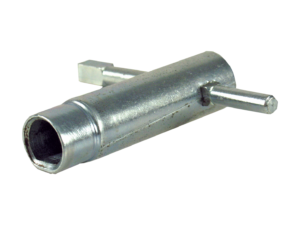

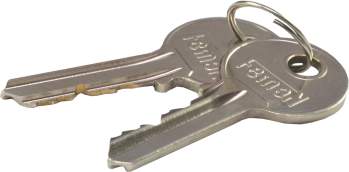

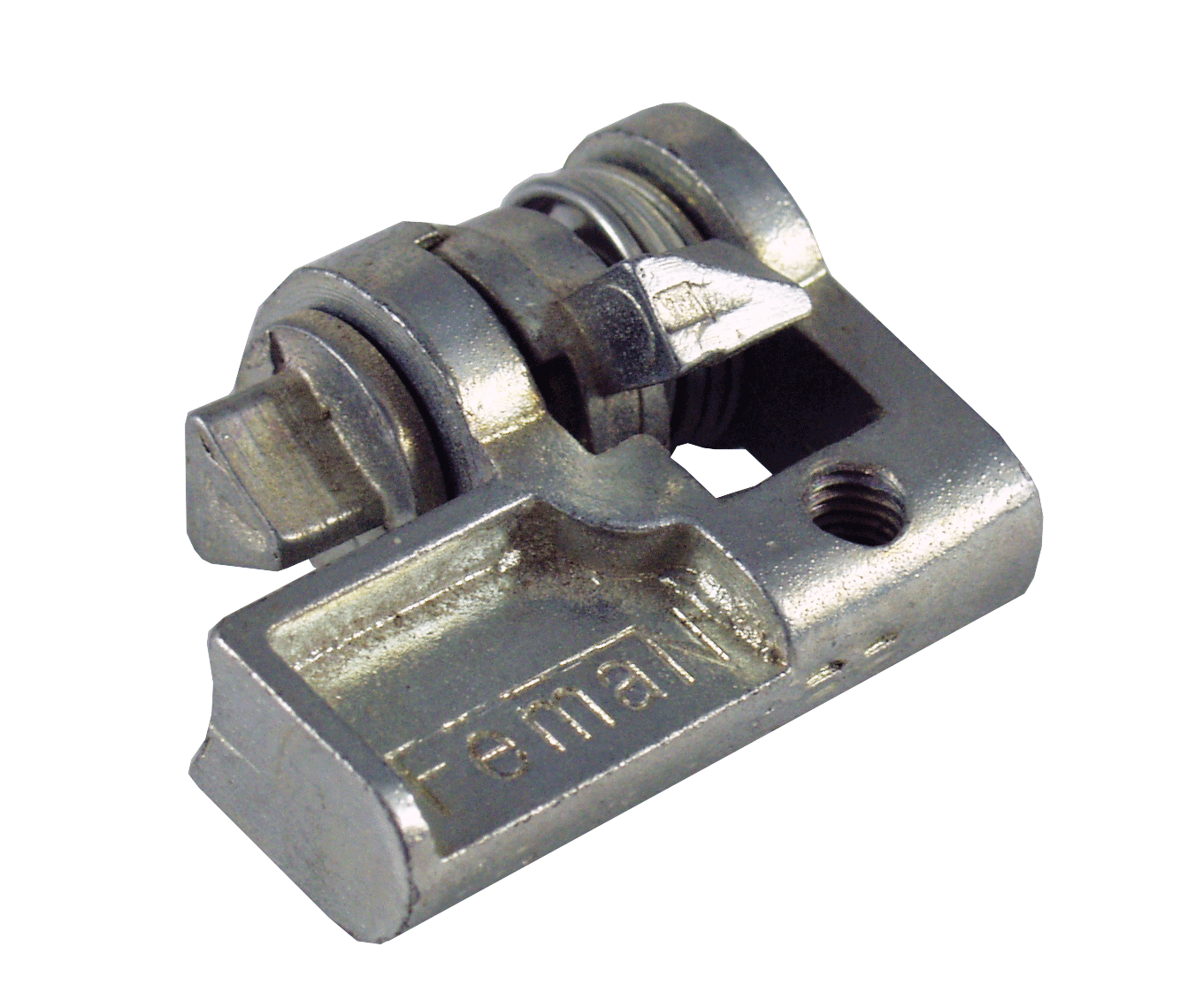

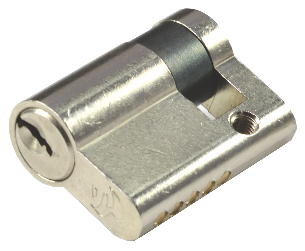

BRAVE I CILINDRI ZA ORMANE

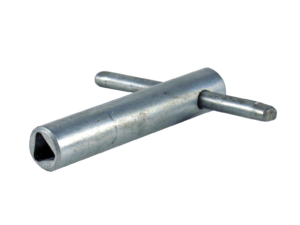

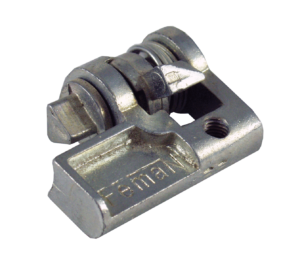

42-4 42-7
42-5 42-8
42-6 42-9

U zavisnosti od želje kupca radimo i druge tipove cilindra i ključeva.

Code number Naziv

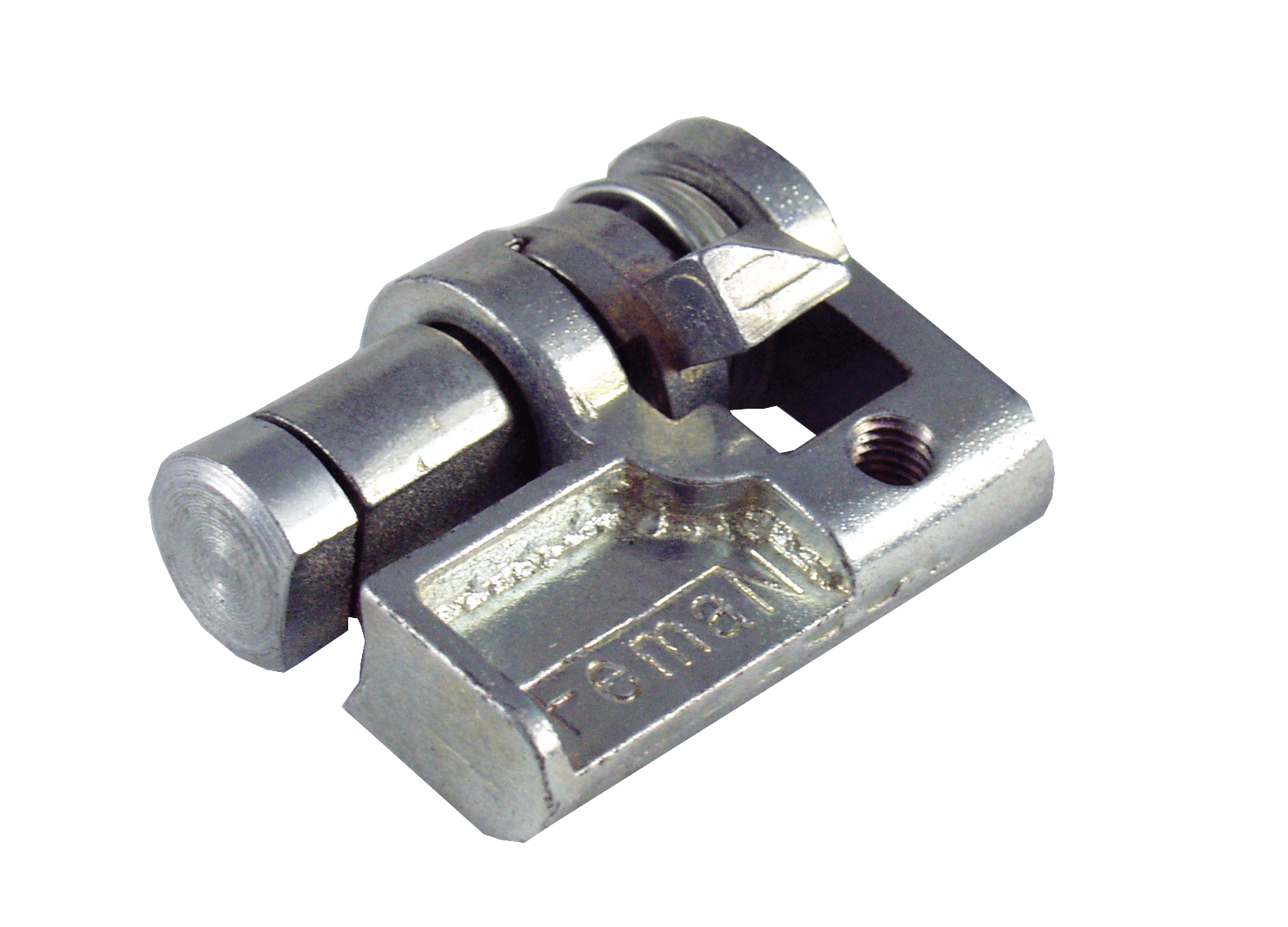

5083001 Cilindar polumesec
5083002 Kljuc polumesec
5083003 Cilindar trougao

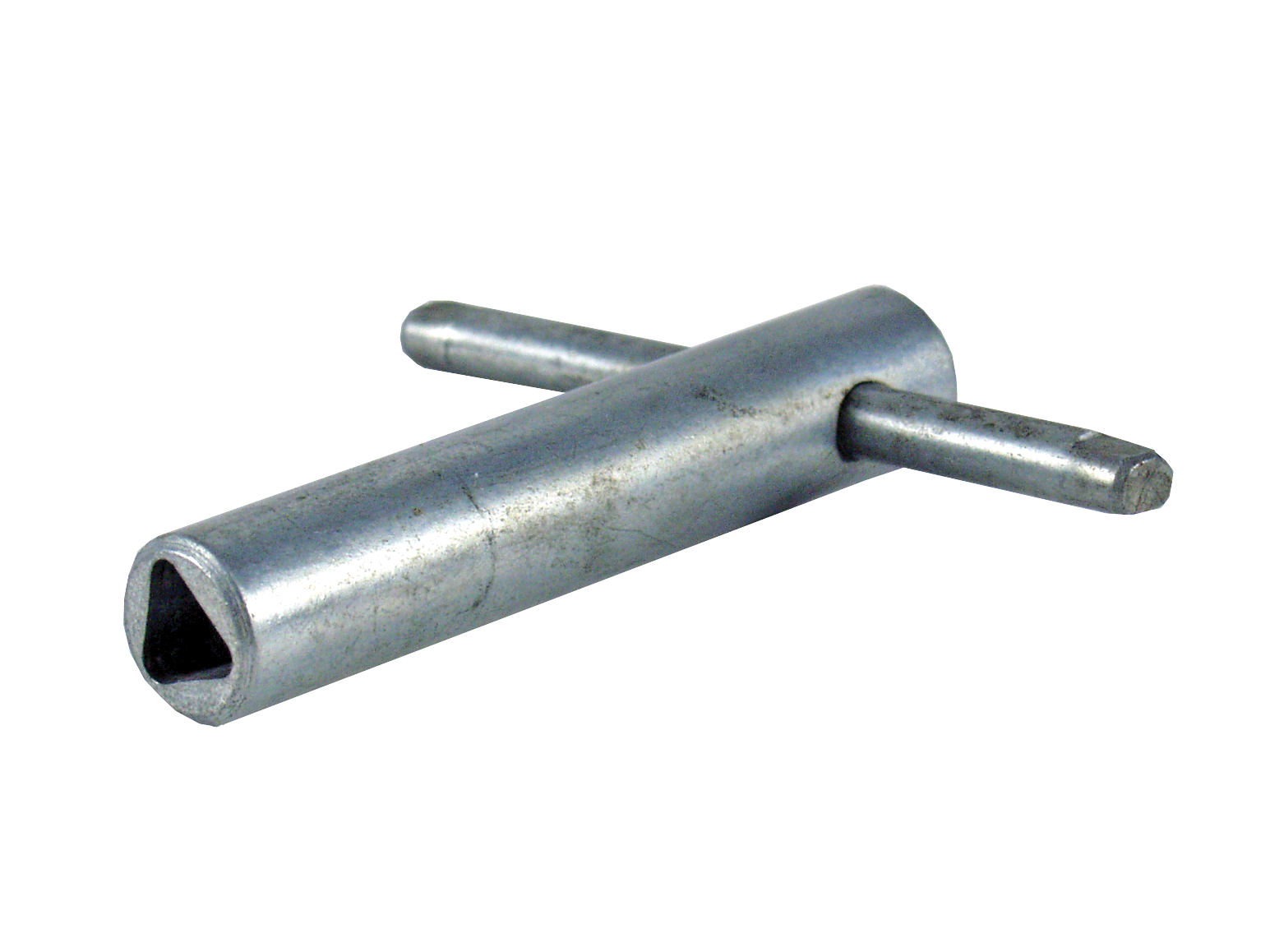

5083004 Kljuc trougao
5083005 Tipski cilindar
5083006 Kljuc cilindar
5083007 Bravica sa mehaniznom m za 665
5083008 Bravica sa mehaniznom m za 1055







PROZORI NA ORMANIMA



Izrađuju se od samogasivog providnog izolacionog materijala u tri standardne veličine 140/12 0, 160/140 i 150×100 mm. Odpornog na UV zračenje i atmosferske uticaje. Postavljanjem dihtunga u kanal prozo rčića, po stiže se viso k stepen IP zaštite.



Code number Naziv Dimenzija (mm)
5082002 Prozor za orman FPO 120/140 ø120/140
5082003 Prozor za orman FPO 140/160 ø140/160
5082005 Prozor za orman FPO 100/150 100×150

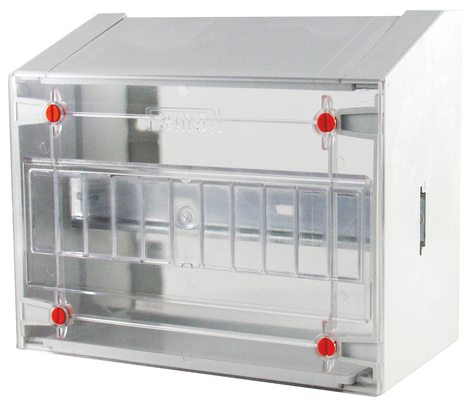

PRIKLJUCNA IZOLACIONA KUTIJA



Izrađuje se od standardnog neprozirnog samogasivog izolacionog materijala, a po želji kupca radimo i od providnog materijala. Ko nstrukcija kutije o mo gućava lako plombiranje i mo ntažu dve din šine ukupne dužine 440 mm. Po klo pac priključne izo lacio ne kutije se jedno stavno mo ntira i demo ntira po mo ću četiri izo lacio na o sigurača.

PRIKLJUCNA IZOLACIONA KUTIJA

Code number Naziv Dimenzija (mm)
5082020 Priključna izolaciona kutija 220x187x118
5082021 Prikljucna izolaciona kutija providna 220x187x118

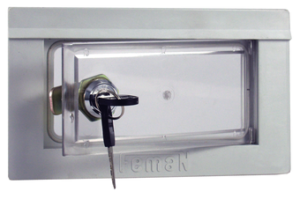

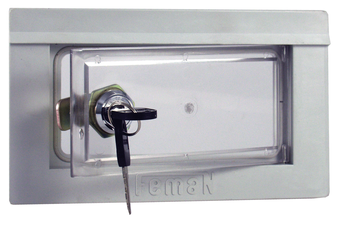

PROVIDNA VRATANCA ZA LIMITATORE



Izrađuju se od samogasivog providnog izolacionog materijala. Odpornog na UV zračenje i atmosferske uticaje. Ispo ručuju se zajedno sa univerzalno m bravico m. Postavljanjem dihtunga postiže se visok stepen IP zaštite.

PROVIDNA VRATANCA ZA LIMITATORE



Code number Naziv Dimenzija (mm)
5082010 Vratanca za limitatore 180×104

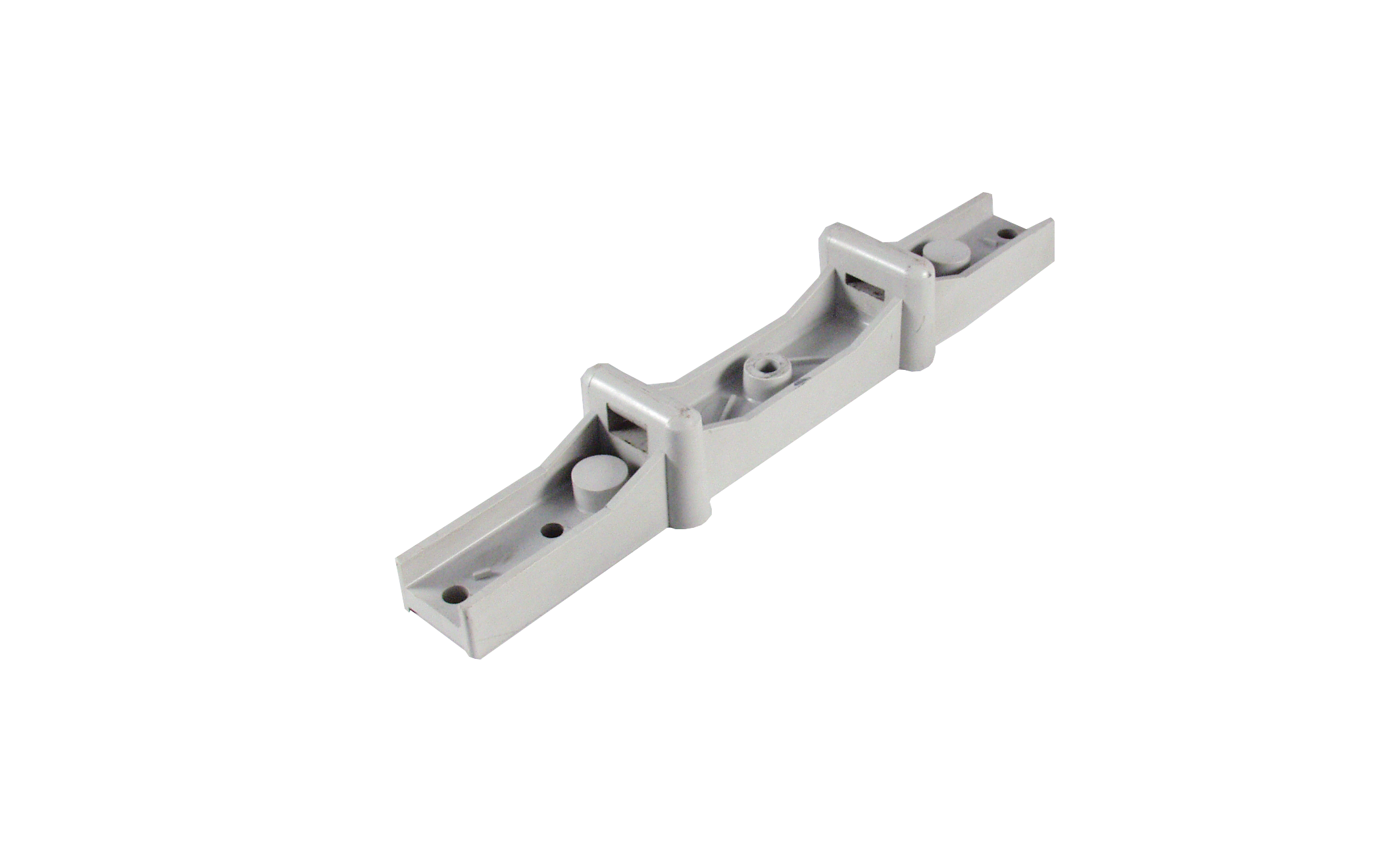

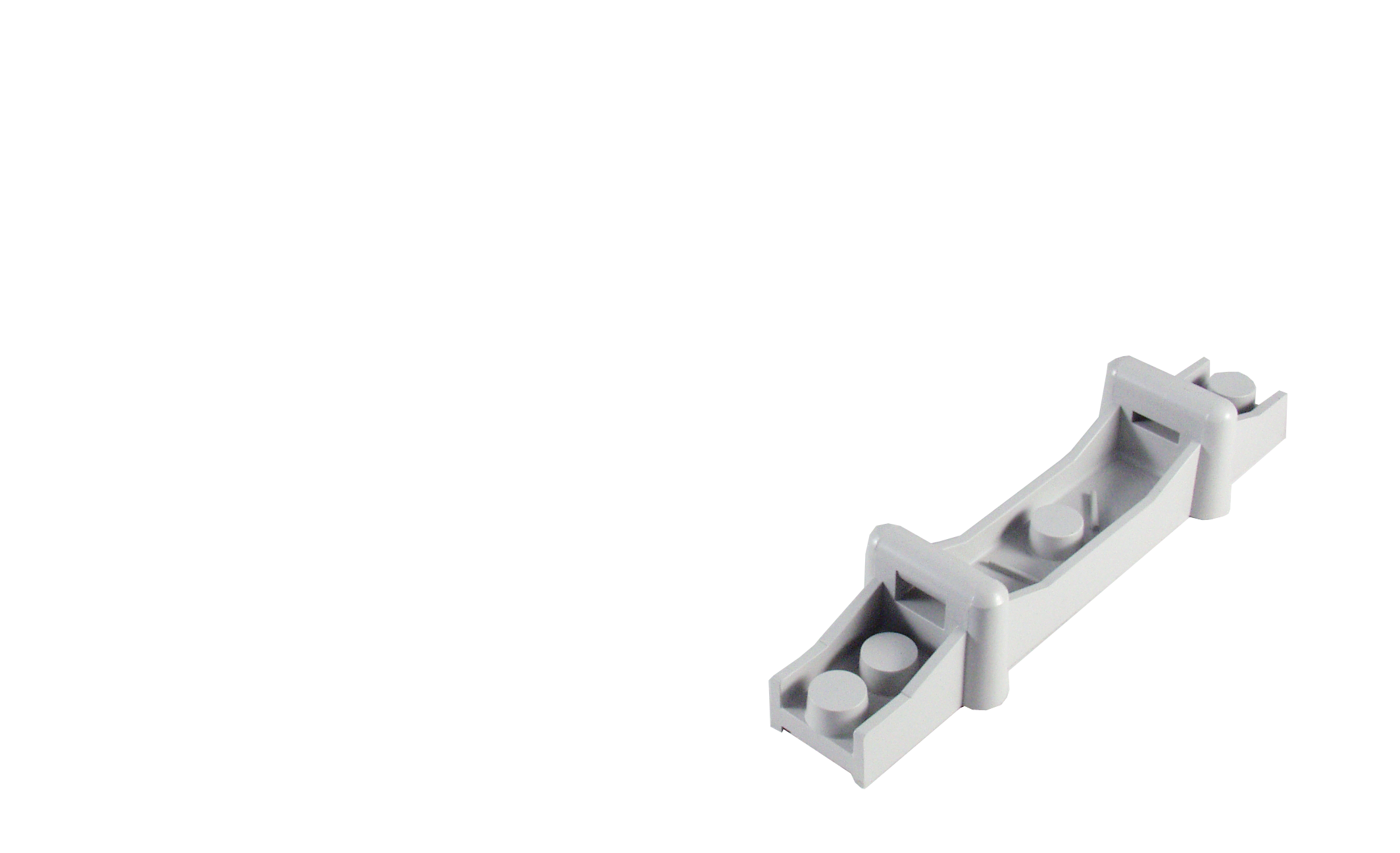

DRZACI ORMANA ZA STUB



Izrađuju se od visoko kvalitetnog, samogasivog izolacionog materijala. Ko nstruisani su tako da o mo gućavaju jedno stavnu i brzu mo ntažu o rmana na stub. Orman se pričvršćuje na stub sa dva držača uz po mo ć pro hro m trake širine 19 mm.

DRZACI ORMANA ZA STUBDRZACI ORMANA ZA STUB

Code number Naziv Dimenzija (mm)
5080011 Držač ormana za stub FDO-254 58×2 54×47
5080013 Držač ormana za stub FDO-430 58x430x47



TABLA ZA BROJILO



Izrađuje se od visoko kvalitetnog, samo gasivog izolacionog materijala. Pričvšćuje se za kućište mernog razvodnog ormana sa četiri zavrtnja u uglovima i sigurno snim petim zavrtnjem ispod poklopca brojila. Tabla je konstuisana tako da je bro ilo po desivo po visini, i samim tim o mogućava montažu za sve tipove brojila. Na tabli posto je otvori za pojedinačno uvođenje provodnika.

TABLA ZA BROJILO

Code number Naziv Dimenzija (mm)
5080003 Tabla za brojilo FTB-35 220×355
5080004 Tabla za brojilo FTB-40 220×400

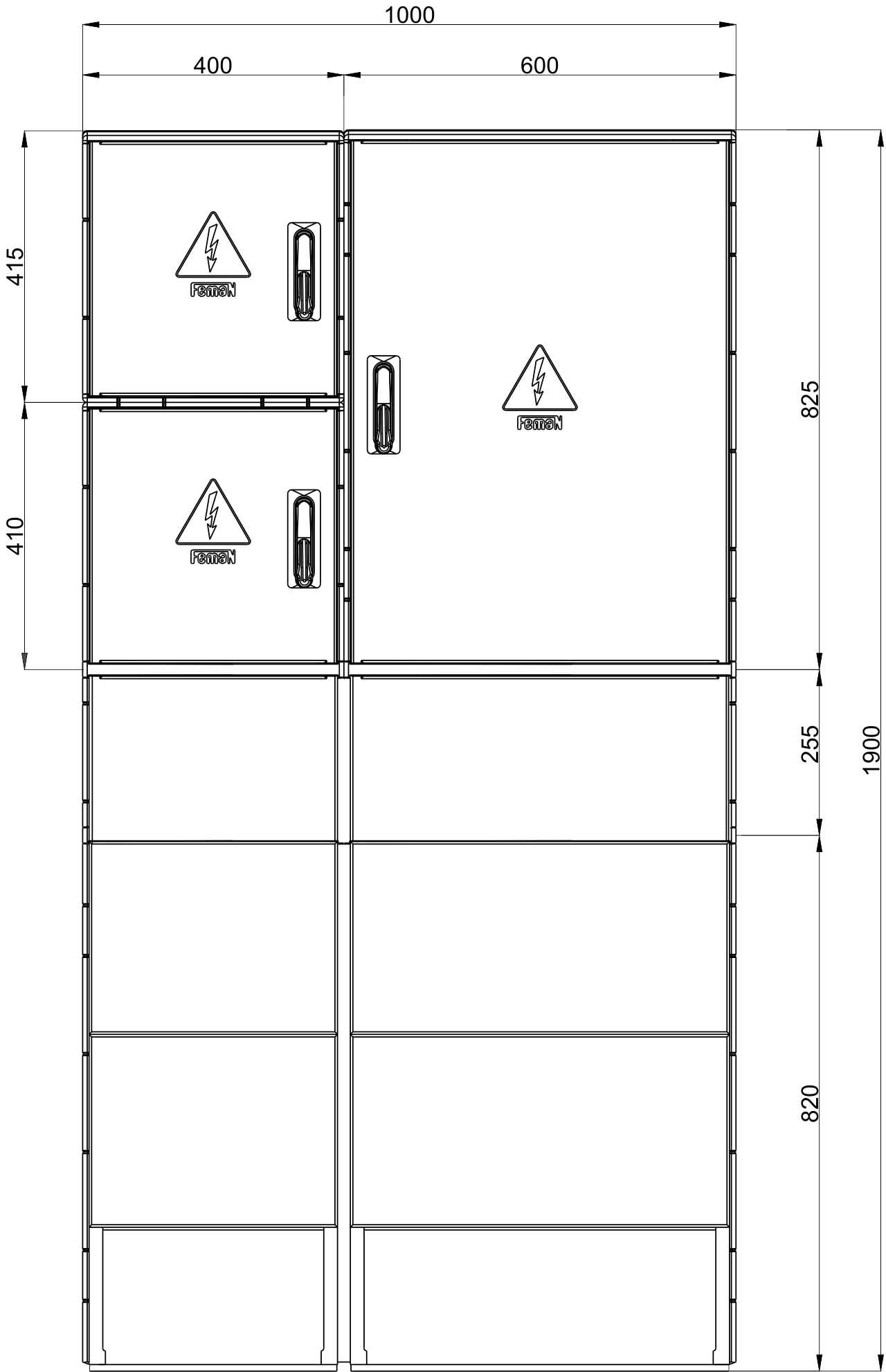

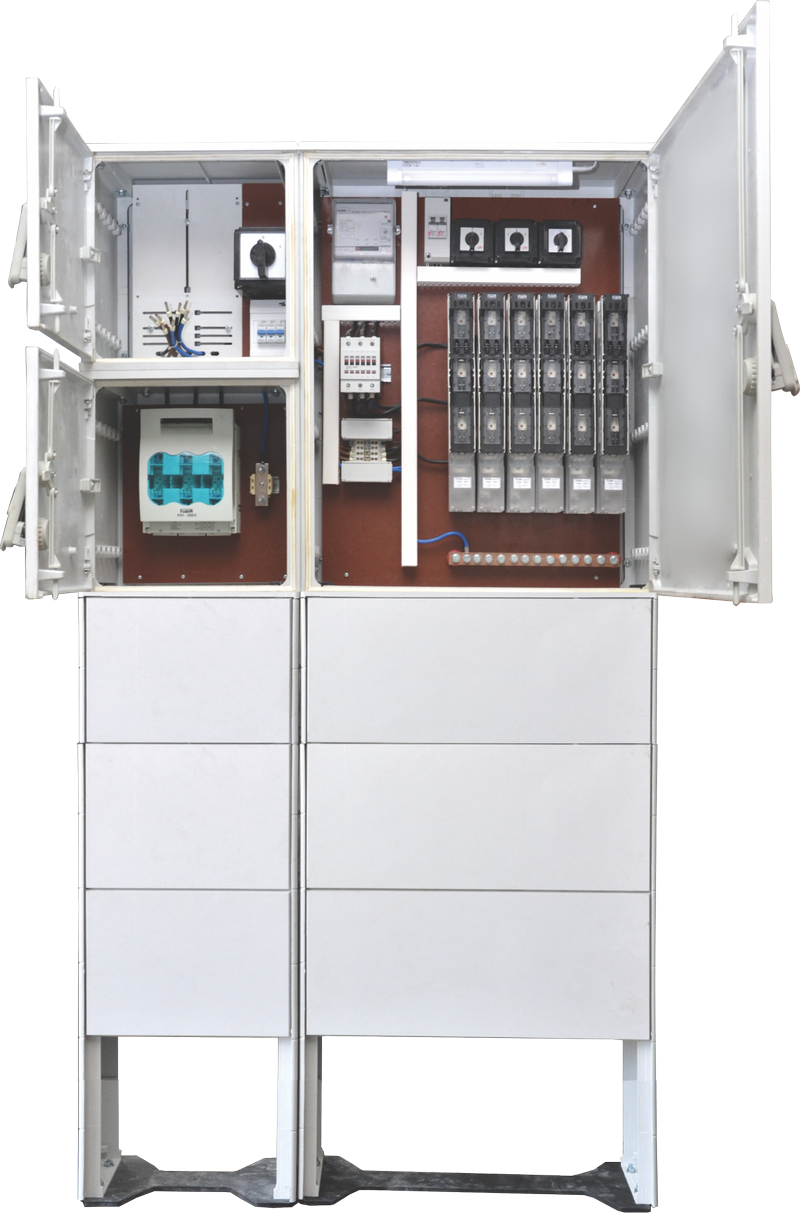

RAZVODNI ORMAN JO

Samostojeći razvodni ormar javnog osvetljenja sa integrisanom kablovskom priključnom kutijom namenjen je za merenje potrošnje, upravljanja i napajanja javnog osvetljenja.

RAZVODNI ORMAN JO



Code number Naziv Tip Dimenzija (mm) Stepen zaštite
5082960 Razvodni orman JO ROJO-SSN 1000x825x300 IP 54
5082965 Razvodni orman JO  sa postoljem ROJO-SSU 1000x1900x300 IP54

Orman je podeljen na tri dela, i svaki deo ima posebna vrata. Desni deo ormana služi za smeštaj instalacije upravljanja i napajanja javnog osvetljenja. Gornji levi deo ormana služi za smeštaj instalacije merenje potrošnje osvetljenja. Donji levi deo ormana služi za smeštaj priključka glavnog napojnog kabla.

Ormani su izrađeni od presovanog poliestera ojačanog staklenim vlaknima. Otporni su na udare, savijanje, vlagu, prašinu, visoku i nisku temperaturu, i imaju veliku dijalektričku čvrstoću. Optorni su na atmosverske uticaje kao i na UV zračenje.

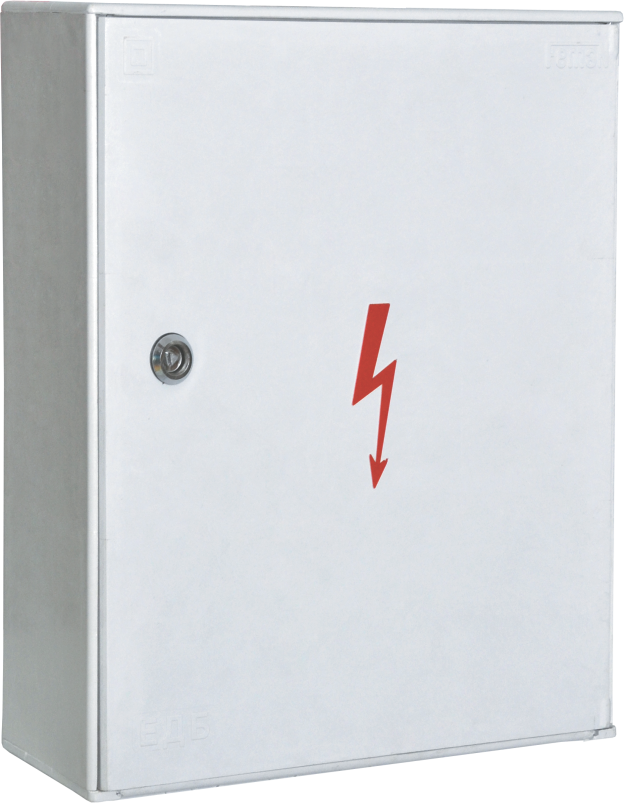

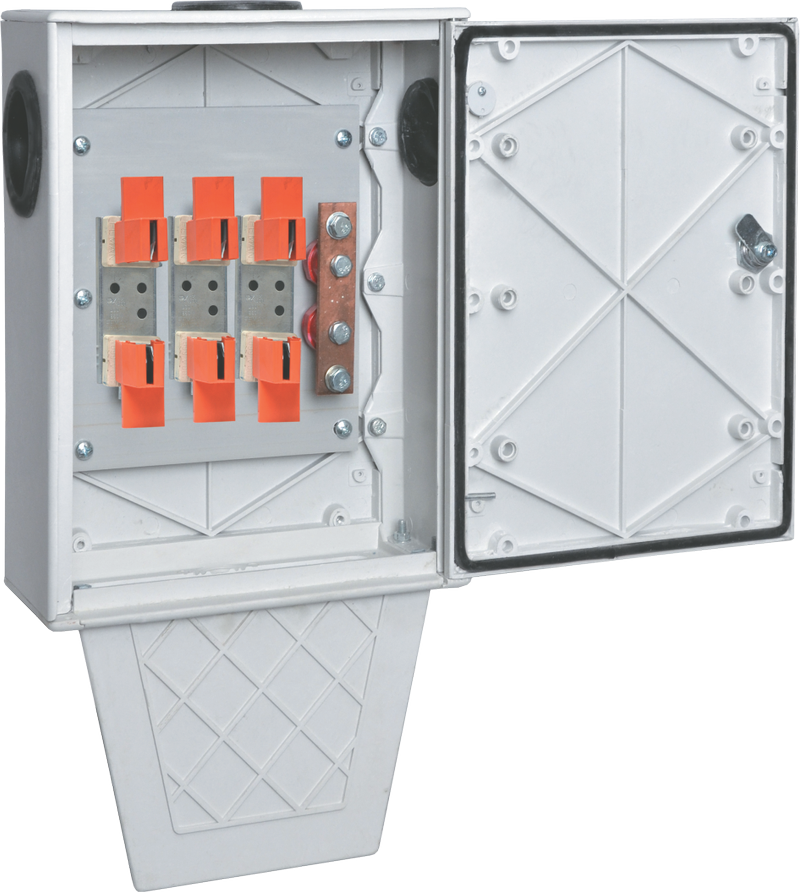

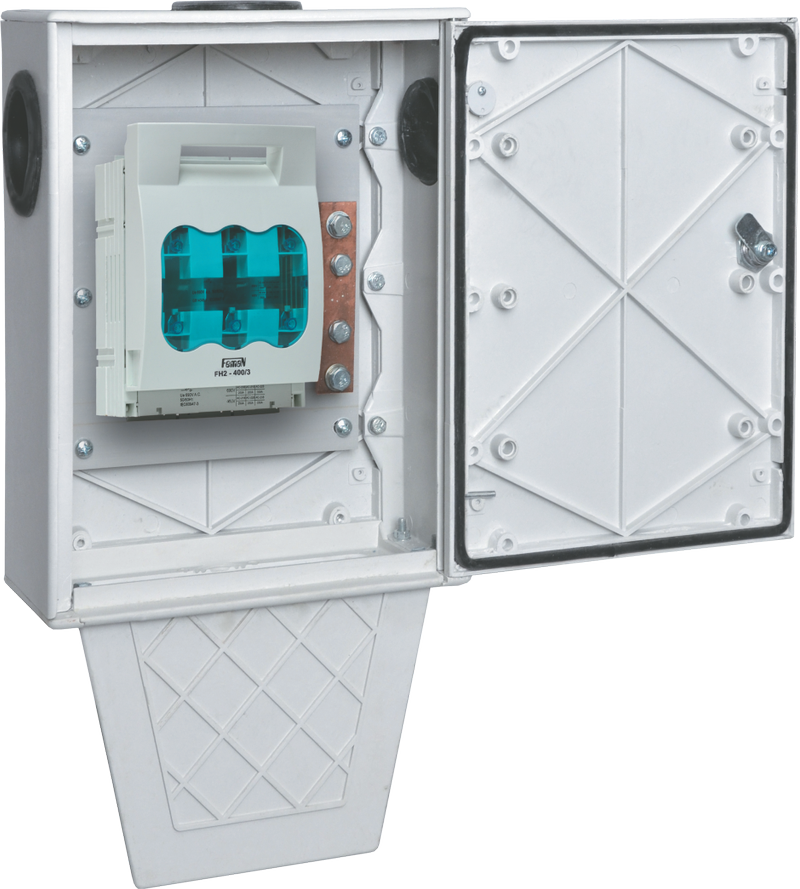

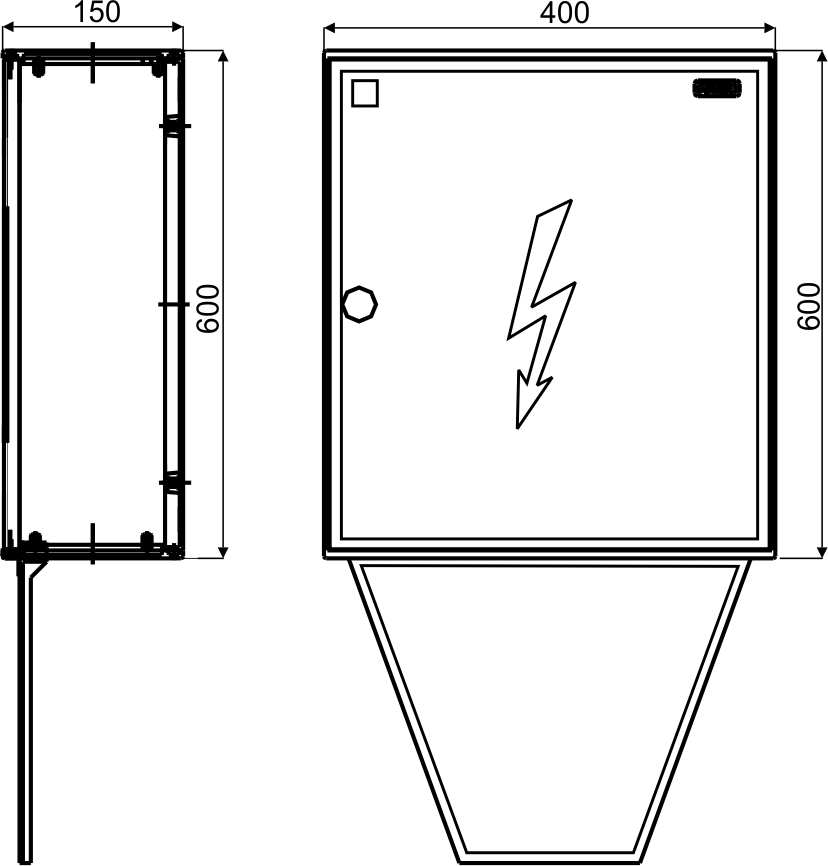

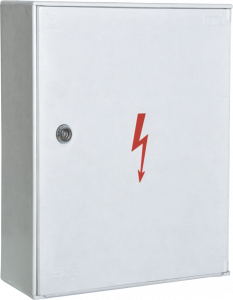

KPO3 ZA 400A KABLOVSKI PRIKLJUCNI ORMAN



Kablovski priključni orman izrađujemo   od presovanog negorivog poliestera ojačanog staklenim vlaknima. Otporna je na udare, savijanje i ima veliku dijalektričnu čvrstoću. Otporna je na atmosferske uticaje, kao i UV zračenje.

KPO3 ZA 400A KABLOVSKI PRIKLJUCNI ORMAN  KPO3 ZA 400A KABLOVSKI PRIKLJUCNI ORMAN  KPO3 ZA 400A KABLOVSKI PRIKLJUCNI ORMAN  KPO3 ZA 400A KABLOVSKI PRIKLJUCNI ORMAN

Code number Tip Dimenzija (mm) Stepen zaštite
5084070 KPO 3 sa zaštitom za kablove 400x600x150 IP 54
5084075 KPO 3 400x600x150 IP 54
5084006 Zaštitna tabla za KPO 2 -3 2 70×2 00×14
5084004 Vetilacio ni o tvo r za KPO 118x50x17

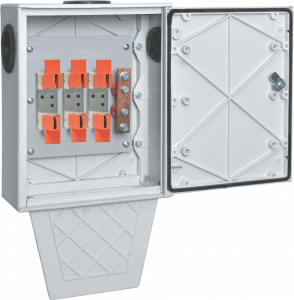

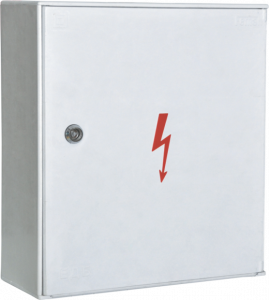

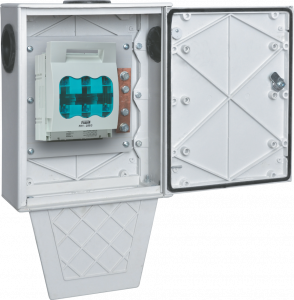

KPO2 ZA 250A KABLOVSKI PRIKLJUCNI ORMAN



Kablovski priključni orman izrađujemo od presovano negorivog poliestera ojačanog staklenim vlaknima. Otporna je na udare, savijanje i ima veliku dijalektričnu čvrstoću. Otporna je na atmosferske uticaje, kao i UV zračenje.

KPO2 ZA 250A KABLOVSKI PRIKLJUCNI ORMAN  KPO2 ZA 250A KABLOVSKI PRIKLJUCNI ORMAN  KPO2 ZA 250A KABLOVSKI PRIKLJUCNI ORMAN  KPO2 ZA 250A KABLOVSKI PRIKLJUCNI ORMAN

Code number Tip Dimenzija (mm) Stepen zaštite
5084060 KPO 2 sa zaštitom za kablove 400x450x150 IP 54
5084065 KPO 2 400x450x150 IP 54
5084006 Zaštitna tabla za KPO 2 -3 2 70×2 00×14
5084004 Vetilacio ni o tvo r za KPO 118x50x17



KPO se koristi za uvođenje najviše dva kablovska voda nisko naponske mreže (ulaz – izlaz) i za priključenje jednog ili dva (dvojni KPO) unutrašnja priključka. Montira se na lako pristupačnom mestu u zidu objekta ili na zidu o bjekta.

Standardno ih izrađujemo bez ventilacio nih otvora.
